Mesures REE

Generació de fitxers de mesures desagregades

L'ERP incorpora eines per a poder generar i publicar fitxers de mesures de forma desagregada, és a dir no a nivell d'agregació sinó a nivell de CUPS.

Aquestes eines es poden trobar al menú: Infraestructura > Fitxers d'Inventaris i CCH.

A continuació se'n descriuen els detalls:

Publicació de Corbes: Drecera per a accedir al panell de Publicació de Corbes, des d'on es pot fer seguiment de les publicacions automatitzades.

Generació de Fitxers

Generació Fitxers CUPSDAT i CUPS45: Aquest assistent permet generar els fitxers d'inventaris de CUPS.
Generar fitxer P1D: Aquest assistent permet generar fitxers P1D.
Generar fitxer P2D: Aquest assistent permet generar fitxers P2D.
Generar fitxer P5D: Aquest assistent permet generar fitxers P5D.
Generar fitxer F1/F1QH: Aquest assistent permet generar fitxers F1 i F1QH.
Casos Telemesures: Aquest llistat permet revisar els casos CRM oberts com a resultat de generar fitxers F1 o F1QH en segon pla.

Automatismes

Els següents assistents són útils si algun CUPS té endarrerida la publicació automàtica d'alguna corba i, després de revisar i corregir problemes al comptador o a la pròpia corba, es vol posar al dia sense tenir que esperar a que l'automatisme ho faci l'endemà.

Llançar automatisme de F1: Aquest assistent permet llançar de forma manual l'automatisme que genera i publica els fitxers F1 diaris pels CUPS de Tipus 3.
Llançar automatisme de F1QH: Aquest assistent permet llançar de forma manual l'automatisme que genera i publica els fitxers F1QH diaris pels CUPS de Tipus 1, 2 i 3.
Llançar automatisme de MCIL345: Aquest assistent permet llançar de forma manual l'automatisme que genera i publica els fitxers MCIL345 diaris pels CUPS de Tipus 3, 4 i 5 amb RECORE o amb autoconsum amb excedents sense compensació.
Llançar automatisme de MCIL345QH: Aquest assistent permet llançar de forma manual l'automatisme que genera i publica els fitxers MCIL345QH diaris pels CUPS de Tipus 3, 4 i 5 amb RECORE o amb autoconsum amb excedents sense compensació.

Els següents llistats són per a revisar la data de darrera publicació de corba dels CUPS.

Darrera corba F1 dels CUPS: Aquest llistat permet revisar els CUPS de Tipus 3 per a comprovar fins a quin dia tenen publicat el fitxer F1.
Darrera corba MCIL dels CUPS: Aquest llistat permet revisar els CUPS de Tipus 3, 4 i 5 amb RECORE o amb autoconsum amb excedents sense compensació simplificada per a comprovar fins a quin dia tenen publicat el fitxer MCIL345.
Darrera corba CCH_VAL dels CUPS: Aquest llistat permet revisar els CUPS per a comprovar fins a quin dia tenen publicat el fitxer P5D (els Tipus 5) o P1D (els Tipus 1, 2, 3 i autoconsums de Tipus 4).
Llistat de Fitxers Publicats en FTP/SFTP: Aquest llistat serveix per a revisar les darreres publicacions de fitxers a servidors FTP/SFTP i consultar-ne l'estat.

Fitxers F1/F1QH

Els fitxers F1QH comuniquen a l'Operador del Sistema les dades horàries d'energia de punts frontera de clients de Tipus 1, 2 i 3 que disposen de corba quart-horària (habitualment, els telemesurats). Es fitxers F1, en canvi, comuniquen a l'Operador del Sistema les dades horàries d'energia de punts frontera de clients de Tipus 3 que no disposen de corba quart-horària (habitualment, els telegestionats).

Nota

Si disposeu de CUPS de tipus 1, 2 o 3 que tinguin associats autoconsums, serveis auxiliars o són subministraments d'alta tensió amb lectura en baixa, és recomanable que publiqueu els F1QH definitius, tal com es descriu més avall, en un apartat específic d'aquest manual.

L'ERP ja incorpora automatismes que, si es configuren, permeten que cada matí es generin i enviïn els fitxers diaris amb la corba que es troba als comptadors telemesurats i telegestionats. Però de totes maneres, és possible generar els fitxers de forma manual amb l'assistent Infraestructura > Fitxers d'Inventaris i CCH > Generació de Fitxers > Generar Fitxer F1/F1QH.

L'assistent compta amb els següents paràmetres:

Opcions de fitxer

Tipus de fitxer: Es pot triar entre fitxer F1 i F1QH.
Compressió en BZ2: Si s'activa aquesta opció, els fitxers es comprimiran en format ".bz2", que és l’estàndard de ASEME. Si no s'activa, els fitxers tindran format de fitxer pla.
Publicar fitxer al CS: Si s'activa aquesta opció, cada fitxer F1/F1QH es publicarà al Concentrador Secundari si està configurat a l'ERP.

Dates

Data inicial i Data final: Ajusten el període de mesures a presentar. La data final és no inclosa, per exemple: des de 2023/05/01 fins 2023/06/01.

Paràmetres de generació

Existeixen una sèrie d'opcions addicionals que REE no contempla però que s'han anat implementant per a ús particular. Si es fan servir, els fitxers resultats no es podran publicar al Concentrador Secundari, ja que la resposta indicarà errors de format o mesures no esperades.

Tots els tipus: Si s'activa, s'ignora el tipus de punt dels subministraments i s'exportarà la corba per a tots. Pot ser útil si es volen exportar corbes per a algun propòsit que no sigui publicar-les al Concentrador Secundari (per exemple, per a comunicar-les a un Comercialitzador).
Permetre decimals: Si s'activa, no s'aplicarà cap arrodoniment a les mesures en kWh.
Permetre CCH_VAL: Si s'activa, es permetrà corba validada (CCH_VAL) enlloc de permetre només corba facturada (CCH_FACT).
Permetre tipus 3 no telegestionats: Si s'activa

Opcions de generació

Generar en segon pla: Permet realitzar la generació de fitxers en segon pla, deixant l'ERP lliure per a seguir-hi treballant. Un cop acabada la generació de fitxers, aquests apareixeran al llistat Casos Telemesures, adjunts a registres CRM.
Generar resum: Aquesta opció només es pot utilitzar si els fitxers s'exporten en segon pla. El resum apareixerà al llistat Casos Telemesures i indicarà el que mostra l'assistent per consola quan es generen els fitxers sense exportar-los en segon pla.
Exporta per comercialitzadora/es: Exporta només les corbes que pertanyen a la/les comercialitzadora/es seleccionada/es. Si es deixa buit, es farà per a totes.

Els fitxers generats es poden revisar des del llistat Infraestructura > Fitxers d'Inventaris i CCH > Generació de Fitxers > Casos Telemesures.

La publicació automàtica de F1 i F1QH es pot comprovar des del llistat Infraestructura > Fitxers d'Inventaris i CCH > Automatismes > Darreres corbes F1 dels CUPS.

A més a més, també es pot revisar la publicació des del panell de Publicació de Corbes, que és més pràctic i llegible.

Revisant aquest últim panell de forma freqüent, es poden detectar problemes amb la recepció o validació de corba dels CUPS que no avancin la seva data de darrera publicació i després d'arreglar el problema es pot llançar manualment l'automatisme o bé generar un F1 o F1QH manualment amb l'assistent Generar fitxer F1/F1QH.

Publicació de fitxers F1QH definitius

Donat que els Procediments d'Operació de REE indiquen que la facturació de subministraments amb Alta Tensió, Autoconsum i/o Serveis Auxiliars fan servir la corba de càrrega horària (i no la quart-horària), la publicació regular de fitxers F1QH pot no reflectir la realitat de la mesura dels subministraments, ja que la corba quart-horària romandrà sempre inalterada pel procés de facturació, així que mai s'elevarà a pèrdues ni tampoc se li aplicarà el balanç net horari.

Per aquesta raó, si una distribuïdora disposa de CUPS amb alta tensió i lectura en baixa, amb autoconsum associat, i/o amb serveis auxiliars, és recomanable publicar el que a GISCE anomenem F1QH definitiu. Aquest fitxer es pot generar a partir d'una corba que es prepara a partir de la corba real en el moment de facturar. Si el subministrament no té alta tensió amb lectura en baixa, autoconsum ni serveis auxiliars, simplement es crearà a partir de la corba de càrrega quart-horària del comptador. En cas contrari, s'aplica un mecanisme d'interpolació per a generar la corba de càrrega quart-horària definitiva a partir de la corba de càrrega horària tal com la deixa el facturador en acabar el seu procés (elevada a pèrdues i/o amb el balanç net horari aplicat, segons correspon per la naturalesa del CUPS). Aquest procés és automàtic, així que no cal fer res pera que a l'ERP es vagin creant aquestes corbes definitives.

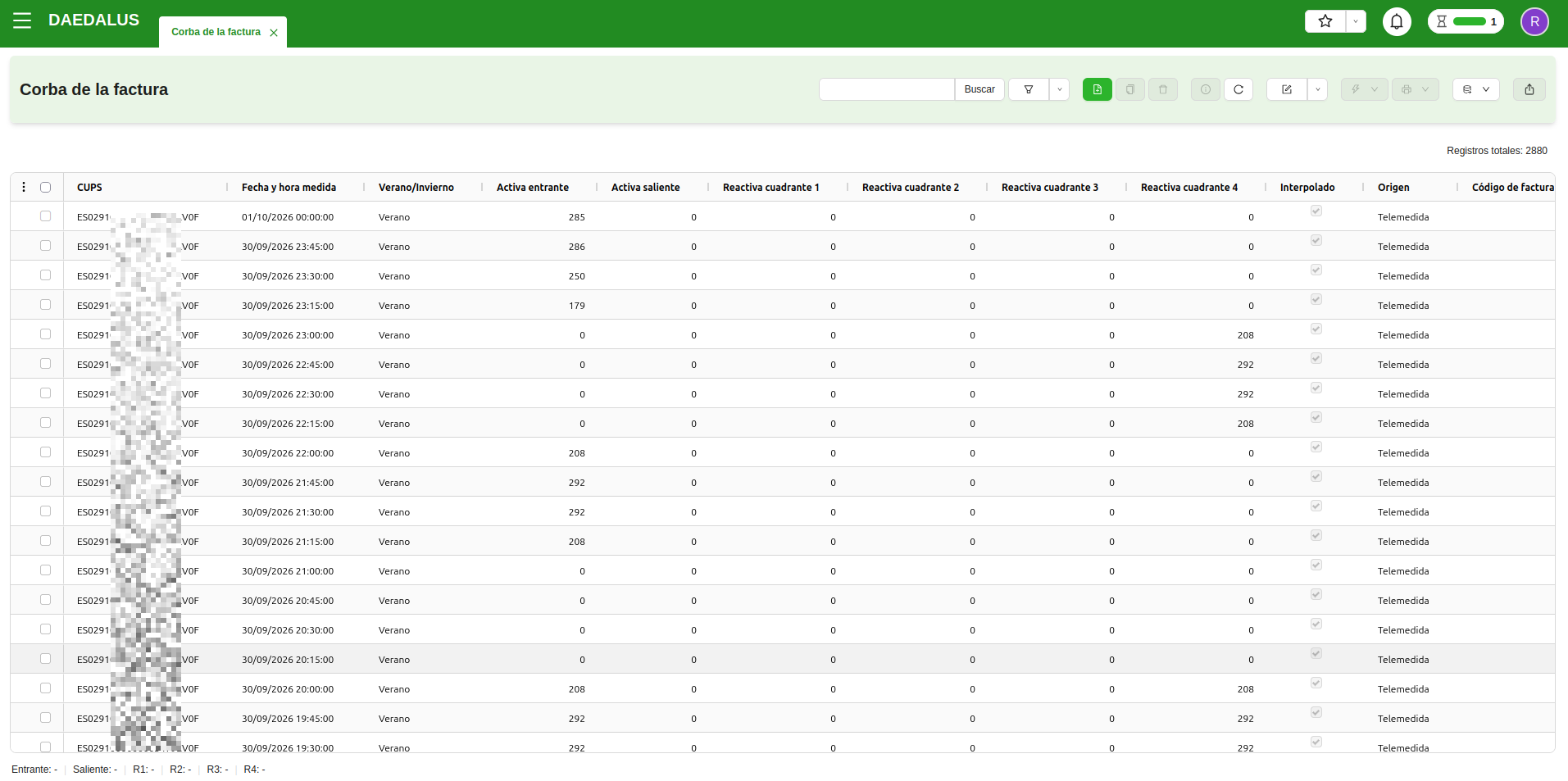

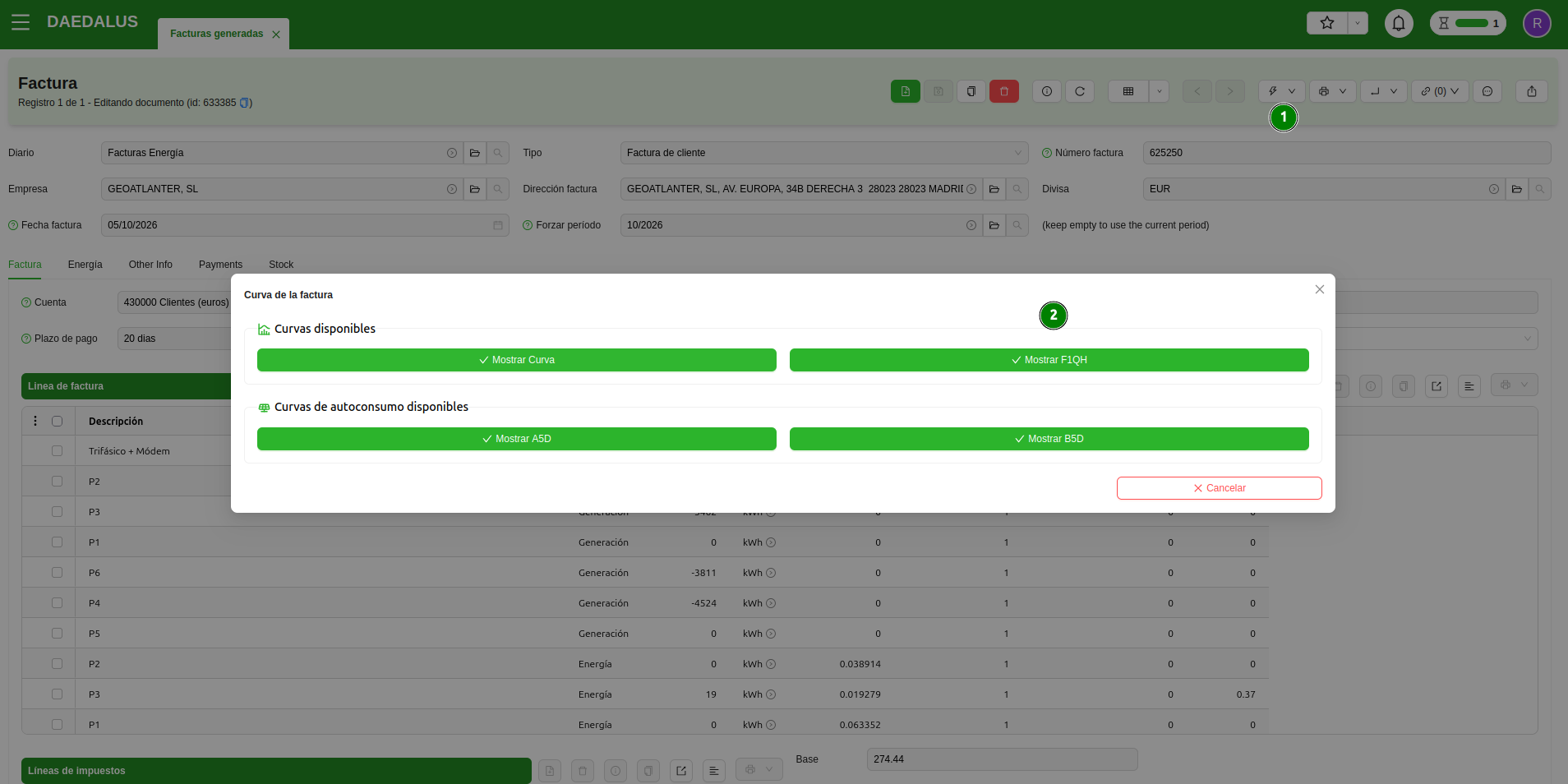

Podeu revisar aquestes corbes des d'una factura de client, amb l'assistent Mostrar corba. Si el CUPS de la factura correspon a un punt de subministrament de tipus 1, 2 o 3 us apareixerà l'opció de consultar el seu F1QH.

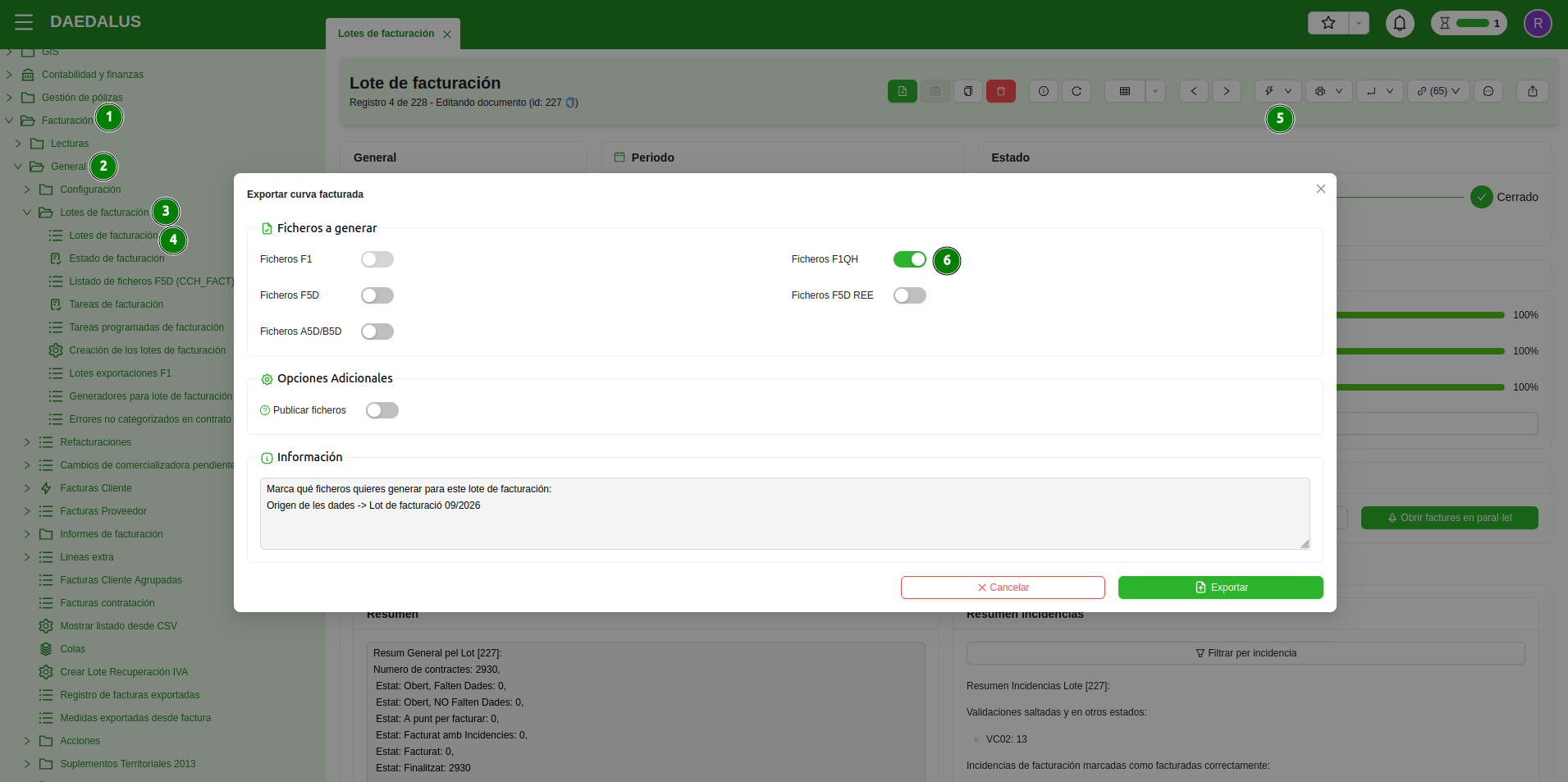

Per a exportar-les en forma de fitxers, podeu anar al lot de facturació i utilitzar l'assistent Exportar Corba Facturada. Aquest assistent deixa triar els fitxers a exportar, podent seleccionar l'opció Fitxers F1QH i també es pot marcar la casella per a publicar automàticament els fitxers generats allà on correspongui (en el cas dels fitxers F1QH, es publicaran al Concentrador Secundari de Mesures que tingueu configurat a l'ERP de distribuïdora).

L'exportació trigarà uns instants (el temps d'espera és directament proporcional a la cartera de CUPS de Tipus 1, 2 o 3 amb tecnologia quart-horària al comptador). Un cop enllestida la generació, al lot de facturació quedarà adjunt un fitxer ZIP amb les corbes, per a que ho pugueu descarregar, revisar i publicar al Concentrador Secundari.

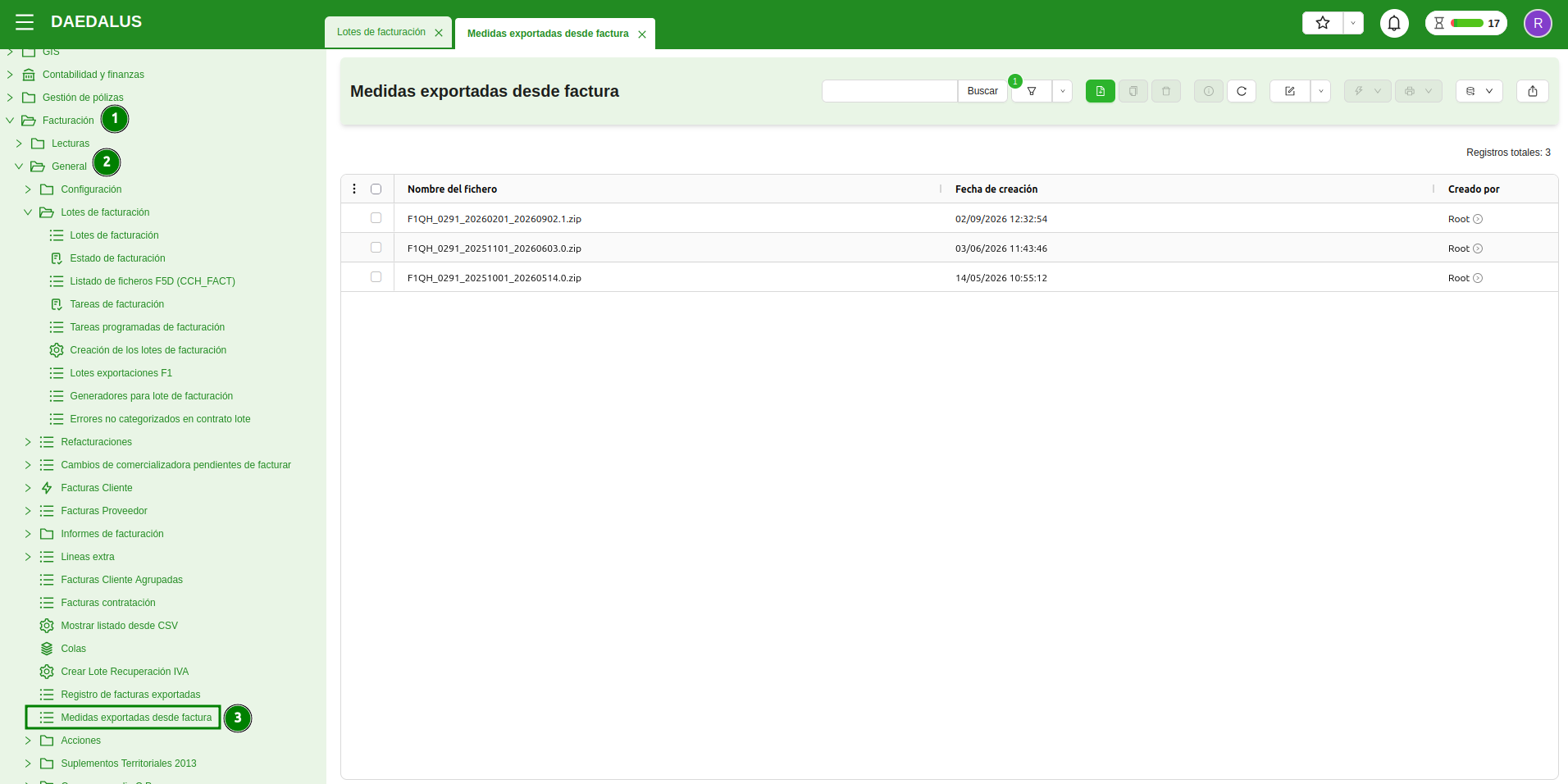

També hi ha un llistat anomenat Mesures exportades des de factura on podreu veure els fitxers generats amb aquest assistent, per si en un futur heu de tornar a descarregar-ne algun en concret, poder-lo trobar fàcilment amb els filtres per dates de creació i nom de fitxer.

Nota

Des de GISCE recomanem generar i publicar els F1QH definitius del període M-7 cada mes, per a garantir que l'Operador del Sistema tindrà sempre la mesura més real possible pels Tipus 1, 2 i 3 abans de que es publiqui el Tancament Provisional, evitant possibles Objeccions.

Validació d'entrega a REE

Per tal de comprovar que el que s'ha entregat i processat a REE és el mateix que tenim a l'ERP, es poden importar fitxers de mesures acumulats per fer aquesta validació. Això pot anar bé per trobar diferències entre la corba de càrrega d'un CUPS i la seva mesura segons REE, o directament per a trobar CUPS que no hagin publicat la mesura. El fitxer a importar és l'anomenat ACUM de tipus CLE.

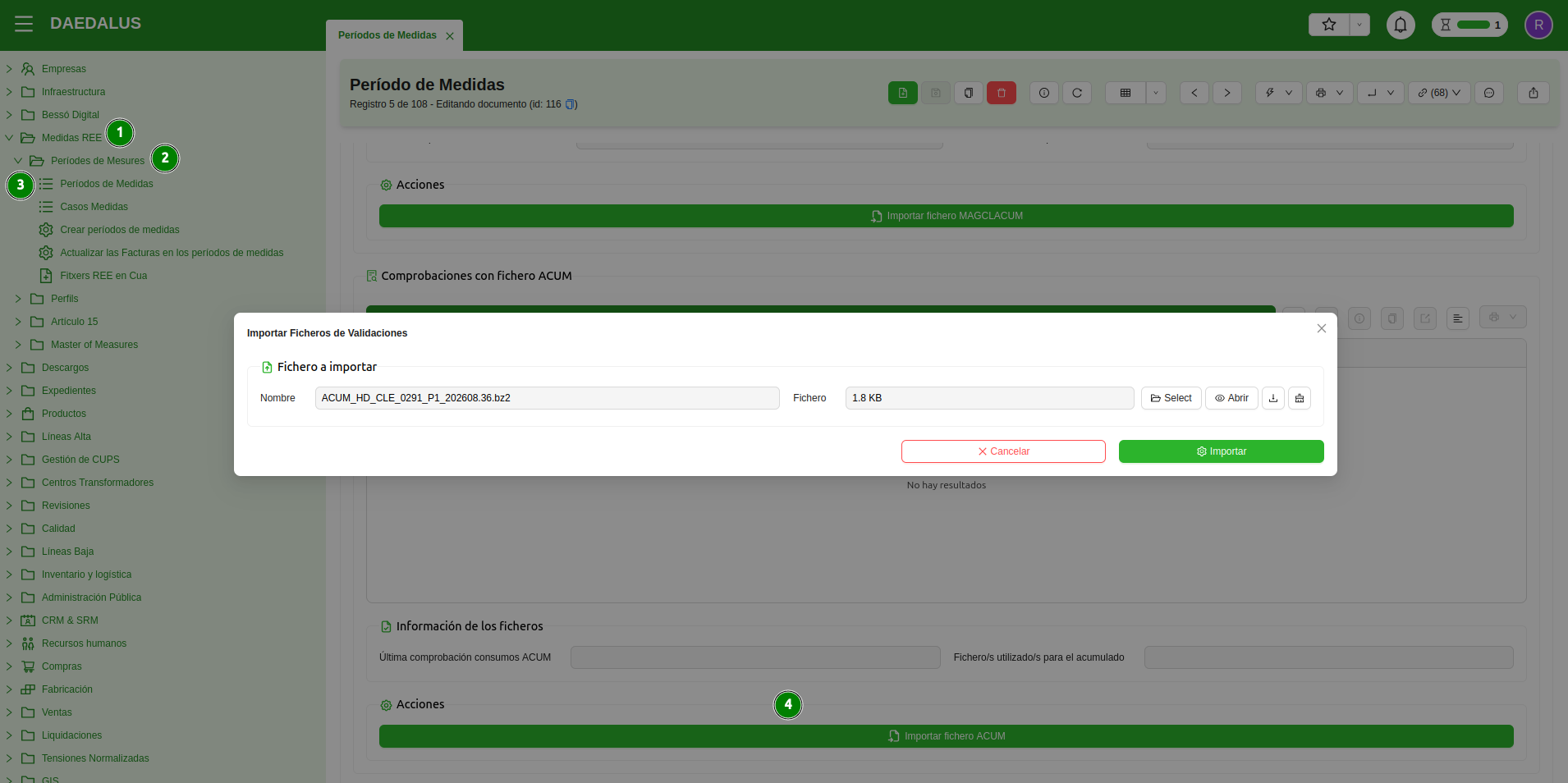

Des de la pestanya Acumulats dels Períodes de Mesures podreu veure una consola per a poder fer aquest contrast, important un fitxer ACUM. Podeu accedir als períodes de mesures des del menú Mesures REE > Períodes de Mesures.

Per a fer la comparativa, es pot fer servir el botó Importar fitxer ACUM.

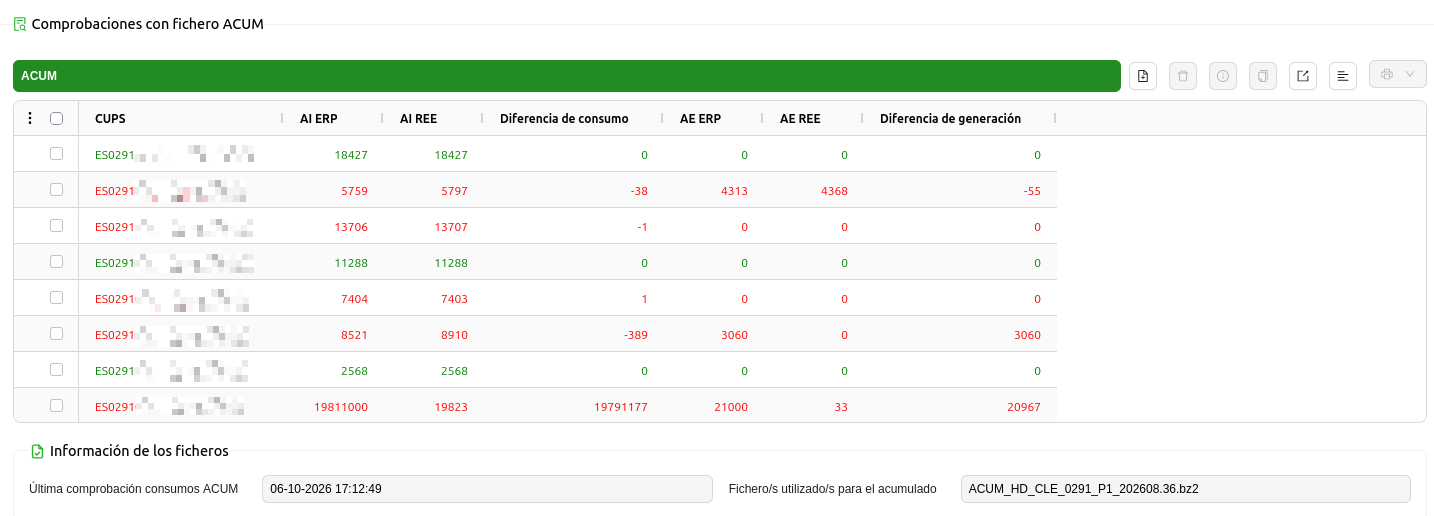

El contrast generarà una línia per a cada CUPS, podent trobar desquadraments entre els consums presents a l'ERP i les mesures que finalment ens imputa REE.

Es recomana també fer servir la versió més recent publicada per l'Operador del Sistema pel fitxer ACUM.

Fitxers P1D

Els fitxers P1D comuniquen, sense paràmetres de dates, les dades horàries d'energia de punts de mesura de clients de Tipus 1, 2, 3 i autoconsums de clients de Tipus 4.

Anàlogament a l'automatització dels fitxers F1 i F1QH, és possible configurar i activar un automatisme a l'ERP de Distribuïdora per a que cada matí publiqui els fitxers P1D a l'SFTP de corbes per a que arribin a les Comercialitzadores. Però també es poden generar els fitxers de forma manual amb l'assistent Infraestructura > Fitxers d'Inventaris i CCH > Generació de Fitxers > Generar Fitxer P1D.

Aquest assistent és molt senzill i només cal configurar les dates (si no s'introdueix data inicial, es publicaran els P1D de tots els CUPS des de la seva data de darrera publicació fins ara) i si es vol comprimir en format ".bz2" o no.

Fitxers P2D

Els fitxers P2D comuniquen, sense paràmetres de dates, les dades quart-horàries d'energia de punts de mesura de clients de Tipus 1, 2 i 3.

El seu funcionament, a nivell d'automatització i a nivell de generació manual dels fitxers, és idèntic al dels fitxers P1D.

Fitxers P5D

Els fitxers P5D comuniquen, sense paràmetres de dates, les dades horàries d'energia de punts de mesura de clients de Tipus 3, 4 i 5 integrats en el sistema de telegestió.

El seu funcionament, a nivell d'automatització i a nivell de generació manual dels fitxers, és idèntic al dels fitxers P1D.

Exportador de corbes genèric

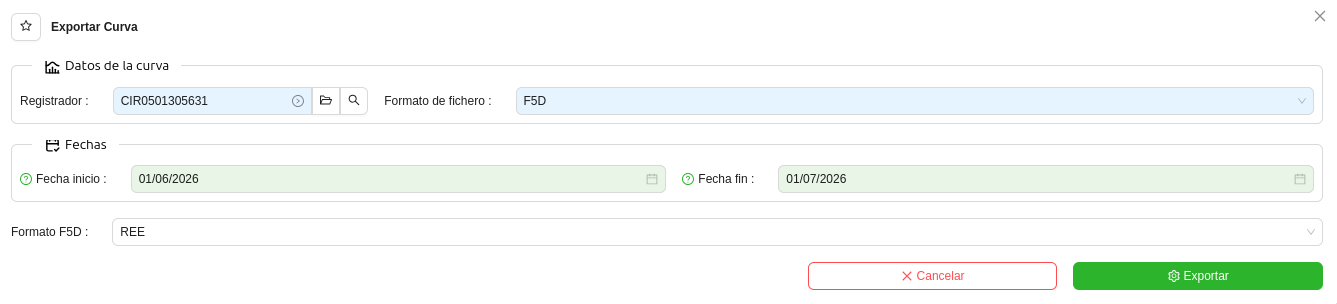

L'ERP compta amb una eina molt potent per a exportar una corba entre dues dates, d'un registrador en particular, triant el format del fitxer a generar. Trobareu l'assistent a Infraestructura > Exportar Corba.

Alguns tipus de fitxers poden fer aparèixer paràmetres addicionals a l’assistent, com un selector per a indicar si es vol fer servir la CCH_FACT o no, o com un camp de text per a informar el Codi del Punt de Mesura (els PMEST i PMESTQH).

Aquest assistent és especialment útil quan hi ha la necessitat de publicar una corba en un format específic per a un únic CUPS. Per exemple, quan es respon a una reclamació d'una Comercialitzadora o quan es torna a publicar una mesura després d'haver acceptat una Objecció.
